La tensión residual puede crearse durante el proceso de fabricación de un material o puede acumularse en una estructura durante muchos años en funcionamiento. En cualquier caso, este estrés puede tener un efecto negativo grave en la calidad, durabilidad y vida útil de un producto. La detección precisa de la tensión residual es un elemento importante del proceso de control de calidad y ayuda a predecir la vida útil de los productos.
Difracción de rayos X (XRD) para análisis de estrés de muestras grandes / pesadas
En el pasado, si deseaba realizar mediciones de tensión residual altamente precisas, tenía que utilizar un difractómetro de I + D debido a la precisión del goniómetro. Sin embargo, esto restringe el peso y el tamaño de las muestras que puede medir. Por otro lado, los analizadores de tensión residual de laboratorio y de fábrica específicos sufren de una precisión reducida debido a la naturaleza de sus diseños mecánicos, mientras que, a su favor, tienen la flexibilidad de medir piezas grandes y pesadas.
El sistema de medición de tensión residual más avanzado del mundo

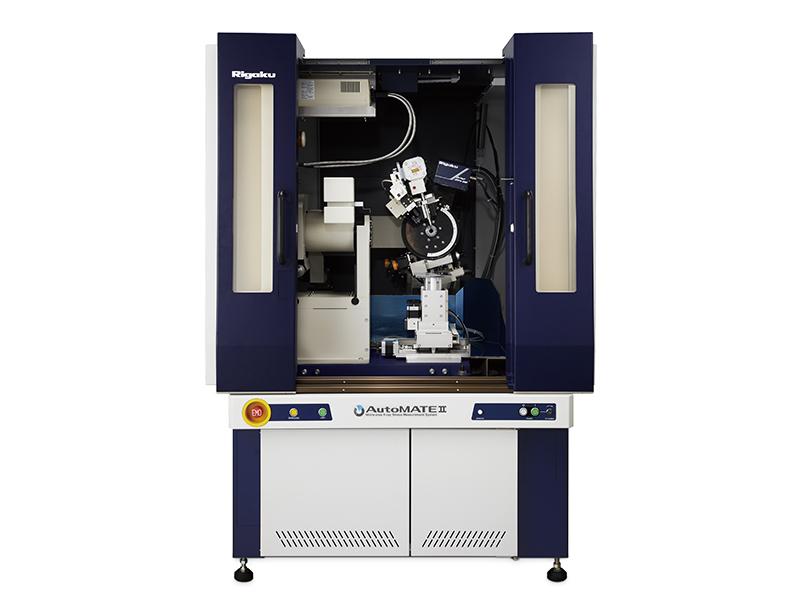

Las muestras grandes y pesadas se miden con AutoMATE II con alta precisión utilizando un goniómetro de 2 ejes con una platina de muestra estacionaria. El volumen de trabajo de una muestra es 720 mm (W) × 560 mm (D) × 540 mm (H) y el peso máximo de la muestra es 30 kg. Una plataforma de muestra opcional puede contener 20 kg y está equipada con una plataforma XYZ automática con traslaciones X, Y de -50 ≤ X, Y ≤ 50 mm y una traslación Z de -5 ≤ Z ≤ 35 mm. El volumen de trabajo para una muestra con la platina XYZ automatizada es 720 mm (W) × 560 mm (D) × 335 mm (H). Algunos dispositivos de prueba, incluido un dispositivo de doblado de 4 puntos, se pueden conectar a la plataforma de muestra. La fuente de rayos X y el brazo detector están montados en un goniómetro de dos ejes de alta precisión que puede colocarlos en relación con el sitio de medición y realizar exploraciones con pasos mínimos de 0,1 micrones cuando se utiliza la etapa XYZ automatizada.
Tecnología avanzada de detección de tiras de silicona D / teX Ultra 1000
La nueva característica más avanzada del AutoMATE II radica en un nuevo e innovador detector de rayos X. El detector utilizado en el AutoMATE II es el D / teX Ultra1000, un detector electrónico de tiras de Si que tiene un alto rango dinámico, alta sensibilidad y buena resolución energética, además de que no requiere ningún gas consumible.
Características
- El goniómetro de alta precisión permite una verdadera medición de la tensión residual en microáreas.
- Medidas cartográficas automáticas con función de enseñanza.
- Las muestras grandes y pesadas se miden con gran precisión.
- Un gabinete de radiación de rayos X con sistema de enclavamiento bloquea automáticamente la puerta del gabinete cuando el obturador de rayos X está abierto.
- La posición de medición se ajusta mediante una cámara CCD equipada con un microscopio con función de zoom.
- El sistema de goniómetro de dos ejes permite los métodos de inclinación iso y de inclinación lateral automáticamente sin reajustar la posición de la muestra.
